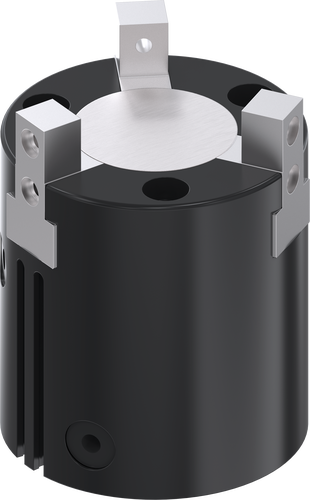

MGD808NC
3-Backen-Zentrischgreifer
Serie MGD800
"Der Überlegene"
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP40
Magnetfeldsensor
Technische Daten
| Hub pro Backe | 8 [mm] |
| Greifkraft beim Schließen | 560 [N] |
| Durch Feder abgesicherte Greifkraft min. | 145 [N] |
| Schließzeit | 0.08 [s] |
| Öffnungszeit | 0.13 [s] |
| Wiederholgenauigkeit +/- | 0.02 [mm] |
| Betriebsdruck | 4 ... 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | +5 ... +80 [°C] |
| Zylindervolumen pro Zyklus | 26 [cm³] |
| Reinraumklasse nach DIN EN ISO 14644-1 | 6 |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP40 |
| Gewicht | 0.64 [kg] |
Zubehör
Aufbau im Schnitt
- Abnehmbare Zentrierhülse
schnelle und kostengünstige Positionierung der Greifbacken - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Energiezuführung
von mehreren Seiten möglich - Zwangsgeführtes Keilhakengetriebe
synchronisierte Bewegung der Greiferbacken - Integrierte Greifkraftsicherung
im Zylinderraum eingesetzte Feder als Energiespeicher (ab Baugröße 803) - Positionsabfrage
Permanentmagnet zur direkten Abfrage der Kolbenbewegung - präzise T-Nutenführung
Hohe Kräfte- und Momentenaufnahme
